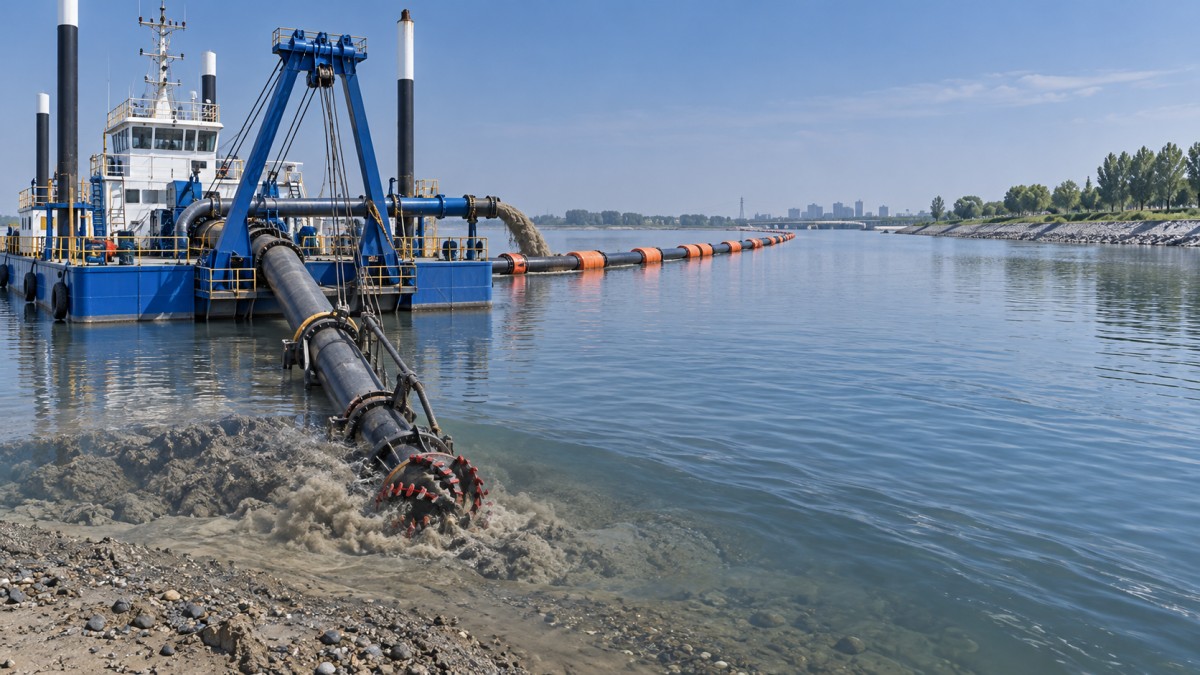

كيفية أداء سفينة رأس القطع في مواد قاع النهر المتماسكة
يمكن لسفينة مزودة برأس قاطع أن تعمل بكفاءة في مواد قاع النهر المتماسكة، ولكن فقط عندما يتوافق نظام القطع وقدرة المضخة وخط الطرد وطريقة التشغيل مع الحالة الفعلية للقاع. يفرض الرمل المتماسك والطين الصلب والحصى المتماسك والرواسب الطبقية حملاً أعلى بكثير على القاطع مقارنة بالمواد الطميية المفككة. وقد تتوقف سفينة تنتج بصورة مستقرة في الرمل الحر التدفق، أو تتعرض للحمل الزائد أو التآكل السريع عند مواجهتها طبقة كثيفة.
بالنسبة للمقيّم الفني، لا يتمثل السؤال الأول في ما إذا كان ترتيب الشفط بالقاطع قادراً على حفر المادة من الأساس. ففي كثير من الحالات يكون قادراً على ذلك. والسؤال الأكثر فائدة هو ما إذا كان بإمكانه الحفاظ على معدل إنتاج مقبول دون تآكل مفرط للقاطع، أو انسدادات متكررة، أو تموضع غير مستقر، أو تركيز ملاط لا يستطيع نظام النقل حمله.
يبدأ الأداء من قاع النهر، وليس من المضخة
نادراً ما تكون قيعان الأنهار المتماسكة موحّدة. فقد يحتوي الموقع على رمل سطحي مفكك فوق طبقات رملية كثيفة، أو عدسات طينية، أو جيوب حصوية، أو مواد تماسكَت بفعل التدفق الموسمي المتكرر. وقد تبدو مواصفات السفينة كافية أثناء الحفر الأولي، ثم ينخفض إنتاجها عندما يصل القاطع إلى طبقة أكثر صلابة. ولهذا السبب، ينبغي أن يميز فحص القاع بين نوع المادة ودرجة التماسك وحجم الجسيمات وسماكة الطبقة والعوائق المدمجة.
يتطلب الرمل الكثيف والطمي المتماسك عموماً قوة قطع مستمرة وتقدماً مضبوطاً. وقد يقاوم الطين المتماسك الصلب القطع، لكنه قد يشكل أيضاً كتلًا كبيرة يصعب إدخالها في تدفق الشفط. ويضيف الحصى تحدياً آخر: إذ يجب على القاطع تفكيك المصفوفة، بينما يتعين على المضخة وخط الأنابيب تمرير المواد الصلبة دون ترسب. وإذا وُجدت أحجار كبيرة أو مخلفات أو جذور أو نفايات إنشائية، ترتفع مخاطر التشغيل بشكل حاد لأن رأس القاطع قد يواجه أحمال صدمية تتجاوز مهمة القطع الاعتيادية.
تعمل سفينة رأس القاطع بأفضل كفاءة عندما يفكك القاطع المادة إلى حجم جسيمات يمكن لمدخل الشفط التقاطه فوراً. لذلك، لا يمكن فصل الحفر عن النقل الهيدروليكي. فالقطع بعنف مفرط قد ينتج كتلًا كبيرة جداً أو يسحب حجماً غير مستقر من المواد الصلبة؛ أما القطع الخفيف جداً فيترك المادة المتماسكة في مكانها ويقلل الإنتاج.
يحدد تصميم القاطع ما إذا كانت السفينة تقطع المادة أو تكتفي بكشطها
يجب اختيار رأس القاطع وفقاً للمقاومة المتوقعة لقاع النهر. إذ تحدد هندسته وترتيب أسنانه وقطره وسرعة دورانه وعزم محركه مدى فعاليته في اختراق المادة وتفكيكها. قد يتحرك قاطع مصمم للرمل المفكك بسرعة فوق قاع صلب، لكنه يولد اختراقاً محدوداً. وزيادة سرعة الدوران وحدها لا تحل هذه المشكلة. فالسرعة الدورانية العالية مع عزم غير كافٍ قد تصقل السطح أو تزعجه بدلاً من تفكيكه بكفاءة.
بالنسبة للمواد الحبيبية المتماسكة، تعد حالة الأسنان وتباعدها مهمة لأن الأسنان المتآكلة تقلل الاختراق وتزيد القوة المطلوبة للحفاظ على التقدم. وفي المواد المتماسكة، يجب أن يتجنب القاطع تدوير الطين أو لطخه بشكل متكرر حول مدخل الشفط. والهدف هو تحقيق قطع متسق ينتج مادة صغيرة بما يكفي للشفط، بدلاً من انهيارات كبيرة متقطعة يتبعها ملاط مخفف.
ينبغي أن يأخذ التقييم الفني في الاعتبار نظام قيادة القاطع مع نظام تأرجح السفينة وترتيب الركائز أو التثبيت. فقيمة القاطع محدودة إذا لم يتمكن الهيكل من الحفاظ على موضع قطع مستقر. وتسبب الحركة المفرطة عند طرف السلم حفراً غير متساوٍ وعزماً متذبذباً وكثافة ملاط غير منتظمة. وفي مقطع نهر ضيق، قد تكون دقة التموضع مهمة بقدر أهمية قدرة القاطع المركبة.
ينبغي للمشغلين أيضاً تجنب الحكم على القدرة استناداً إلى رقم القدرة الاسمية فقط. فقد تتصرف سفينتان بقدرة مركبة متشابهة بصورة مختلفة جداً إذا كانت إحداهما توفر عزماً أكبر عند سرعة التشغيل، أو مزودة بعلبة تروس أكثر توافقاً، أو بملف قاطع أنسب، أو بدعم هيكلي أقوى حول السلم وفوهة الشفط.
يقتصر الإنتاج على نظام الملاط الكامل
بعد قطع المادة المتماسكة، يجب أن تنقلها الكراكة عبر أنبوب الشفط أو المضخة أو الخط العائم أو خط الأنابيب البري أو بارجة الاستقبال. والعديد من مشكلات القاطع الظاهرية هي في الواقع مشكلات نقل هيدروليكي. فإذا لم تتمكن المضخة من الحفاظ على سرعة كافية، تترسب الجسيمات الأثقل في الخط. وإذا كان الملاط مخففاً أكثر من اللازم، فقد تستمر السفينة في العمل بينما يظل الإنتاج لكل ساعة تشغيل منخفضاً. وإذا أصبح التركيز مرتفعاً جداً، تزداد أحمال المضخة ومخاطر انسداد خط الأنابيب.
تكون حالة التشغيل الأكثر استقراراً عادةً توازناً مضبوطاً بين تقدم القاطع وسرعة التأرجح وعمق الشفط وحمل المضخة. وغالباً ما يوفر القطع البطيء والمتسق إنتاجاً أكثر قابلية للاستخدام من القطع العنيف الذي يتسبب مراراً في أحمال زائدة أو تنظيف الخط. وهذا مهم بشكل خاص في المواد المتماسكة، حيث تتغير مقاومة الحفر عبر مسافات قصيرة.
ينبغي اعتبار مسافة الطرد جزءاً من اختيار السفينة. فقد تنجح وحدة شفط بالقاطع في قطع قاع النهر، لكنها تفقد إنتاجيتها العملية عندما يجب نقل المادة لمسافة طويلة أو رفعها إلى نقطة تصريف مرتفعة. ويؤثر طول خط الأنابيب وتغير الارتفاع والانحناءات وحالة الخراطيم وترتيبات المضخات المعززة وحجم المواد الصلبة المتوقع جميعها في معدل النقل الممكن تحقيقه. وينبغي أن يطلب المقيّمون تقييماً لظروف التشغيل استناداً إلى ترتيب الطرد المقصود، وليس إلى تكوين الكراكة على متنها فقط.
يمكن للعمق وإمكانية الوصول أن يغيرا اختيار المعدات
لا تفرض المادة المتماسكة على عمق ضحل المتطلبات نفسها التي تفرضها مادة مماثلة على مستوى حفر عميق. إذ يغير عمق الحفر الأكبر هندسة السلم، ويقلل الرافعة العملية للقطع، وقد يجعل التموضع الدقيق أكثر صعوبة. كما يمكن أن يؤثر تغير منسوب المياه بشكل إضافي في الغاطس وإمكانية الوصول وزاوية عمل سلم الشفط.
في مقاطع الأنهار الضيقة أو الضحلة، تحتاج السفينة أيضاً إلى مساحة مناورة كافية للتأرجح والتقدم بأمان. وقد يمتلك نظام قاطع كبير قدرة حفر كافية، لكنه يكون غير فعال حيث يكون عرض التأرجح المتاح محدوداً. وعلى العكس، فإن اختيار كراكة مدمجة لأجل الوصول فقط قد يؤدي إلى نقص مزمن في القدرة عندما يكون القاع أصلب من المتوقع.
تستحق سلسلة الخدمات اللوجستية الاهتمام قبل بدء الحفر. فالمادة المحررة من قاع متماسك تكون غالباً رطبة وكثيفة ومتغيرة في تدرجها الحبيبي. وعندما يجب نقل الإنتاج من منطقة التكريك إلى ساحة تخزين أو منطقة معالجة أو موقع استصلاح أو نقطة تسليم في اتجاه مجرى النهر، فقد يلزم حل نقل منخفض الغاطس إلى جانب سفينة القاطع. يمكن أن تدعم بارجة نقل الرمال هذه المرحلة حيث يكون عمق الملاحة الداخلية محدوداً ويجب نقل المواد السائبة الرطبة دون حركة مفرطة للحمولة. وينبغي تقييم تصريف عنبر الحمولة ومقاومة التآكل والاستقرار تحت الأحمال المتحركة وطريقة التفريغ المتاحة وفقاً لحالة المادة الفعلية، بدلاً من اعتبارها تفاصيل نقل ثانوية.
افتراضات شائعة تسبب مشكلات
أحد الافتراضات المتكررة هو أن المادة الأكثر صلابة تتطلب ببساطة محرك قاطع أكبر. قد تساعد القدرة الإضافية، لكنها لا تصحح الأسنان غير المناسبة أو سعة المضخة غير الكافية أو التموضع السيئ أو خط الطرد غير القادر على التعامل مع المواد الصلبة. وافتراض آخر هو أن القاطع يجب أن يعمل دائماً بأقصى سرعة. ففي المواد المتماسكة، قد تزيد السرعة الدورانية المفرطة التآكل والاضطراب مع مساهمة محدودة في الاختراق الإضافي.
كما أن تصنيف قاع النهر على أنه “رمل” دون فحص سلوكه أثناء الحفر ينطوي على مخاطر. فقد يكون الرمل مفككاً أو كثيفاً أو متماسكاً أو مختلطاً بالطين أو محتوىً على حصى ومخلفات. وتتطلب هذه الحالات استجابات مختلفة للقطع والنقل. ويمكن لقطع تجريبي قصير في مواقع ممثلة أن يكشف عن الاستقرار التشغيلي أكثر مما يكشفه وصف سطحي وحده.
يعد التخطيط للتآكل مهماً بالقدر نفسه. فقد تتعرض الأسنان والمهايئات وأذرع القاطع وبطانات الشفط ومكونات المضخة وانحناءات خط الأنابيب لتآكل متسارع عندما تحتوي المادة على جسيمات خشنة. ويؤثر الوصول للاستبدال وتوفر قطع الغيار والوقت اللازم لتغيير مكونات التآكل في خطة الإنتاج الواقعية. وقد لا تكون السفينة القادرة تقنياً والتي تتطلب توقفات طويلة لصيانة التآكل الروتينية الخيار الأنسب لمشروع نهري حساس للوقت.
ما يجب التحقق منه قبل اختيار سفينة رأس قاطع
- مقطع ممثل لقاع النهر، بما في ذلك الطبقات الكثيفة ومحتوى الحصى والمواد المتماسكة والعوائق المحتملة.
- عمق الحفر المطلوب، ونطاق منسوب مياه التشغيل، وعرض النهر، والتيار، وظروف التثبيت أو الركائز المتاحة.
- عزم القاطع، وتكوين الأسنان، وقوة السلم، والحماية المتوقعة من التآكل لفئة المادة.
- ظروف تشغيل المضخة، وقطر أنبوب الشفط، ومسافة الطرد، والارتفاع، والحاجة إلى دعم المضخات المعززة.
- الإنتاج المتوقع مقاساً بالمواد الصلبة المسلّمة، وليس فقط بحجم الملاط النظري.
- مناولة المواد بعد التكريك، بما في ذلك تحميل البارجات ونزع المياه والتخزين والمعالجة أو قيود التخلص.
تُعد سفينة رأس القاطع حلاً موثوقاً لحفر قيعان الأنهار المتماسكة عندما تُقيّم كنظام كامل للحفر والنقل. وتأتي أفضل قرارات الاختيار من مواءمة القاطع مع مقاومة القاع، ومواءمة المضخة وخط الأنابيب مع المواد الصلبة المنتجة، والتأكد من قدرة السفينة على الحفاظ على موضع عمل مستقر عبر العمق والمدى المطلوبين. ويوفر هذا النهج أساساً أكثر موثوقية للحكم على الإنتاج من الاعتماد على حجم القاطع أو القدرة المركبة وحدهما.
