كيف تؤثر حدود حمولة السطح في التشغيل الآمن لقارب العمل

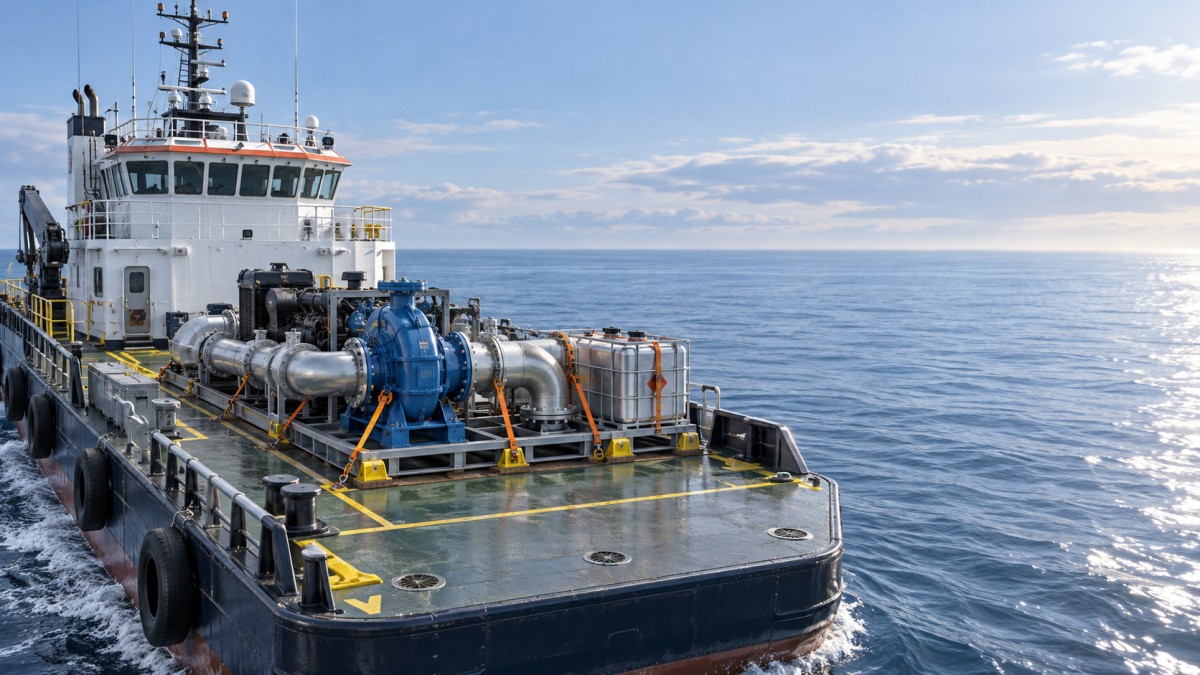

قد يبدو قارب العمل محمّلًا بحمولة خفيفة، بينما يواصل التشغيل خارج حالة حمولة السطح الآمنة. يحدث ذلك غالبًا عند وضع مضخة ثقيلة أو مكوّن احتياطي أو حاوية وقود أو ملحق رفع أو مادة مستردة بالقرب من أحد الجانبين أو عند المقدمة أو في موضع مرتفع فوق السطح. قد يبدو الوزن الإجمالي مقبولًا، إلا أن السفينة قد تتعرض لميل جانبي مفرط أو انخفاض في الارتفاع الحر أو سوء في الاتزان الطولي أو حركة غير مستقرة عند الانعطاف أو السحب أو الرفع أو العمل وسط الأمواج.
تؤثر حدود حمولة السطح في التشغيل الآمن لقارب العمل لأنها لا تمثل مجرد رقم أقصى للحمولة. فهي تحدد مقدار الوزن الذي يمكن لهيكل السطح وحالة استقرار السفينة تحمله بأمان في موقع وحالة تشغيل محددين. ولذلك تتطلب القرارات الآمنة التحقق من إجمالي الحمولة وتوزيعها ومركز الثقل وطريقة التثبيت وقوة السطح والتأثيرات الإضافية للمياه والحركة والمواد الاستهلاكية المتغيرة. قد تصبح الحمولة التي يمكن التعامل معها عند الرصيف غير آمنة بمجرد أن تبدأ السفينة أعمال دعم التجريف أو نقل المعدات أو نقل الأفراد.
حمولة السطح مسألة استقرار وليست مسألة هيكلية فقط
لكل سطح قدرة هيكلية. يمكن أن تؤدي الأحمال الموضعية المفرطة إلى تشوه الألواح أو زيادة الحمل على العوارض الداعمة أو إتلاف اللحامات أو إحداث ضعف دائم حول قواعد المعدات. ومع ذلك، قد يصبح قارب العمل غير آمن تشغيليًا قبل ظهور أي ضرر هيكلي مرئي. فالوزن الموضوع فوق مستوى السطح يرفع مركز الثقل الرأسي للسفينة، والوزن الموضوع بعيدًا عن خط المنتصف ينقل مركز ثقل السفينة إلى الجانب. وكلتا الحالتين تقللان من قدرة السفينة على العودة إلى الوضع القائم بعد أن تتسبب القوى الخارجية في ميلانها.
هذا التمييز مهم أثناء القرارات الروتينية. فقد يتسع السطح فعليًا لمحرك مدمج أو ونش أو مولد أو صندوق أدوات أو مضخة مثبتة على منصة، لكن موضعه قد يظل متسببًا في زاوية ميل غير مقبولة أو في تقليل هامش الاستقرار المتبقي. وبالمثل، قد تؤدي عدة أحمال متوسطة مجمعة في منطقة عمل واحدة إلى مشكلة ضغط موضعي على السطح حتى عندما يظل إزاحة السفينة الإجمالية ضمن حد مخطط له.
لذلك، ينبغي أن تجيب مراقبة حمولة السطح عن سؤالين منفصلين:
- هل يستطيع السطح وهيكله الداعم حمل هذه الحمولة في هذا الموقع الدقيق؟
- هل تستطيع السفينة حمل الحمولة بأمان في حالة التشغيل المتوقعة، بما في ذلك الحركة والرفع والسحب والتعرض للطقس؟
لا ينبغي افتراض إجابة أي من السؤالين من الآخر. فالسطح القوي هيكليًا لا يوفر الاستقرار الكافي تلقائيًا، والسفينة المستقرة لا تجعل السطح المحمّل فوق طاقته آمنًا.
المواضع التي تتطور فيها الظروف غير الآمنة عادةً
يزداد الخطر عادةً أثناء الأعمال المؤقتة بدلًا من العبور المعتاد. فقد يكون للسفينة ترتيب مألوف للمعدات خلال معظم فترة العمل، ثم تُحمّل بخراطيم احتياطية أو معدات رفع أو أدوات تجريف أو براميل وقود أو مواد إصلاح أو عينات مستردة دون مراجعة معدلة للتحميل. وقد يبدو التغيير طفيفًا لأن كل عنصر مألوف، لكن الأثر المجمع قد يكون كبيرًا.
تتمثل المشكلة الثانية في التحميل غير المتساوي الناتج عن تسلسل العمل. غالبًا ما تُنزل المعدات حيث يسهل الوصول إليها. وقد تتراكم المواد بجانب فتحة أو قرب مدى الرافعة أو بمحاذاة أحد الجانبين. وعندما يتجمع أفراد الطاقم بعد ذلك على الجانب نفسه لتوصيل الخراطيم أو توجيه عملية رفع، يصبح الميل الجانبي أكثر وضوحًا. كما يمكن للسطح الحر في الخزانات المملوءة جزئيًا أن يقلل الاستقرار أكثر، لأن السائل يتحرك عند ميل السفينة.
تستحق المياه المحتجزة على السطح اهتمامًا مماثلًا. فالمصارف المسدودة أو مياه الغسل أو مياه الأمطار أو بقايا الملاط تضيف وزنًا ويمكن أن تتحرك بحرية. وليست هذه مجرد مسألة تتعلق بالنظافة والترتيب. فالمياه الراكدة تزيد حمولة السطح وتغير التماسك الموضعي ويمكن أن تفاقم الميل عند جريانها نحو الجانب المنخفض.
قراءة حد الحمولة بصورة صحيحة
قد يتم التعبير عن معلومات حمولة السطح باعتبارها إجمالي حمولة سطح مسموح بها، أو حمولة موزعة لكل وحدة مساحة، أو قيدًا على الحمل النقطي، أو مزيجًا من ذلك. ويجب تفسير هذه القيم بالرجوع إلى معلومات التشغيل المعتمدة للسفينة بدلًا من التعامل معها كأرقام قابلة للتبادل.
إن تصنيف الحمولة الموزعة لا يعني أنه يمكن وضع عنصر ثقيل في أي مكان. فعلى سبيل المثال، يمكن لآلة ذات أقدام دعم صغيرة أن تفرض ضغطًا أكبر بكثير عند كل نقطة تلامس مما صُمم السطح لتحمله. وقد تكون هناك حاجة إلى حصر توزيع الحمل أو قواعد هندسية، لكن لا ينبغي استخدامها إلا عند فهم مساحة ارتكازها وصلابتها وتثبيتها وتأثيرها في تصريف السطح. إن وضع طبقة خشبية غير مثبتة تحت وحدة ثقيلة لا يُعد تلقائيًا ترتيبًا كافيًا لتوزيع الحمل.
يمكن للقوى الديناميكية أن تُبطل الحكم المتخذ عند الرصيف
الوزن الساكن ليس سوى نقطة البداية. يتأثر قارب العمل المتحرك بالتدحرج والتأرجح الطولي والأمواج الناتجة عن مرور السفن والتيار والتسارع وقوى حبل السحب وحركة الرفع. ويمكن لهذه القوى أن تزيد الأحمال الفعلية على نقاط التثبيت وأن تحول حالة استقرار هامشية إلى حالة غير آمنة. وقد تحتاج الحمولة المدمجة المثبتة بصورة صحيحة أثناء العبور في مياه هادئة إلى ترتيب مختلف للعمل في المياه المكشوفة.
تكون عمليات الرفع حساسة بوجه خاص. فبمجرد تعليق حمولة من رافعة أو ذراع رافعة أو ترتيب رفع آخر، يمكن أن يتحرك مركز ثقلها الفعلي إلى الخارج وإلى الأعلى. ويتأثر الميل الناتج بالوزن المعلق ونصف قطر الذراع واتزان السفينة الطولي ومستويات الخزانات والرياح وحركة الحمولة. ولا ينبغي للأفراد استخدام تصنيف عام للسطح باعتباره موافقة على عملية رفع؛ إذ يحتاج ترتيب الرفع وحالة استقرار السفينة إلى تقييم منفصل.
يؤدي السحب والدفع أيضًا إلى تغيير صورة التشغيل. فقد تقلل حمولة سطح متمركزة نحو المؤخرة الارتفاع الحر الاحتياطي في المؤخرة، بينما يمكن أن تؤثر حمولة المقدمة في الرؤية والاتزان الطولي والاستجابة للأمواج. وإذا جرى التعامل مع خراطيم التجريف أو المراسي أو خطوط الأنابيب العائمة من أحد الجانبين، فينبغي النظر إلى القوة الجانبية المؤقتة وحمولة السطح معًا بدلًا من اعتبارهما مسألتين غير مترابطتين.
تسلسل عملي للتحكم قبل التحميل
لا يلزم أن يكون تخطيط الحمولة معقدًا، لكنه ينبغي أن يكون مدروسًا كلما تغير الترتيب. ابدأ بحالة التشغيل الفعلية: مستوى الوقود، والمياه العذبة، وحالة الصابورة، والمعدات المركبة، وعدد أفراد الطاقم، والأدوات الموجودة بالفعل على متن السفينة، وأي مواد محتجزة. فنادرًا ما تكون حالة «السطح الفارغ» الاسمية هي الحالة الحقيقية عند وصول عنصر جديد.
- حدد الحمولة بدقة. تأكد من الوزن والأبعاد ونقاط الدعم ومركز الثقل عند الاقتضاء، وما إذا كان المحتوى يمكن أن يتحرك أو يحتجز الماء.
- اختر موضع السطح. اختر موقعًا منخفضًا ومركزيًا ومدعومًا هيكليًا. تجنب وضع المعدات الثقيلة بمحاذاة الحواجز أو فوق امتدادات غير مدعومة أو في موضع يحجب طرق الهروب أو المصارف أو فتحات الوصول أو معدات مكافحة الحريق.
- تحقق من الحدود الموضعية والإجمالية. قارن ضغط السطح والحمل النقطي بمعلومات السطح المعتمدة، ثم قيّم الاتزان الطولي والميل الجانبي وحالة استقرار السفينة الناتجة.
- خطط للتثبيت قبل بدء الحركة. يجب أن تكون نقاط التثبيت وأحزمة الربط والمصدات والحوامل ومواد منع الانزلاق ملائمة للحركة المتوقعة. ولا ينبغي إنزال الحمولة أولًا ثم «تثبيتها لاحقًا» بينما تظل السفينة حرة الحركة.
- أعد التحقق بعد التحميل. راقب الميل الجانبي والارتفاع الحر وتصريف السطح والخلوص حول المعدات وأي تغير في استجابة السفينة. صحح الترتيب غير المناسب قبل المغادرة أو قبل بدء العمل.
خيارات المعدات التي تغير حساب حمولة السطح
قد تتطلب أعمال دعم التعدين والتجريف حمل وحدات المعالجة أو المضخات أو الفواصل أو أقسام الأنابيب أو المولدات أو قطع الغيار بالقرب من منطقة العمل. ولا تلغي قيمتها التشغيلية الحاجة إلى مراجعة حمولة خاصة بالسفينة. إذ يمكن لآلة ذات سعة أكبر أن تضيف وزنًا ساكنًا أعلى أو هندسة دعم مختلفة أو طلبًا أكبر على المياه أو حاجة إلى خراطيم ومعدات طاقة إضافية، وكل ذلك يؤثر في ترتيب السطح.
على سبيل المثال، يمكن تهيئة كراكة ألماس بسلسلة الجرافات لسعات تتراوح من 100 t/h إلى 250 t/h، مع اختلاف نطاقات القدرة واستهلاك المياه المدرجة بحسب الطراز. وعند تجهيز المعدات المرتبطة أو أجهزة التركيز بالجاذبية أو الخراطيم أو المواد المستردة على سفينة دعم، ينبغي أن تشمل المراجعة حزمة العمل الكاملة بدلًا من الآلة الرئيسية فقط. ويمكن لترتيبات السعة الأعلى أن تخلق أحمال نقل ومناولة مختلفة حتى عندما يبدو كل مكوّن فردي قابلًا للتعامل معه.
عندما تحتوي المواد على طين أو حصى أو خام مغناطيسي يتطلب مراحل فصل، ينبغي أن يأخذ تخطيط السطح في الحسبان أيضًا مواضع الحاويات المؤقتة ومعدات الفصل المغناطيسي ومعدات أخذ العينات والتعامل مع مياه الغسل. وغالبًا ما يكون الترتيب الأكثر أمانًا هو الذي يقلل إعادة نقل العناصر الثقيلة بصورة متكررة أثناء العمليات. فكل حركة غير مخططة تخلق فرصة أخرى للتحميل غير المتماثل أو التثبيت غير المناسب أو انسداد مصرف السطح.
علامات تستدعي إيقاف خطة التحميل ومراجعتها
تستلزم الحالة مراجعة فورية عندما يتطور لدى السفينة ميل جانبي غير مفسر، أو تفقد الارتفاع الحر المتوقع، أو تصرّف المياه ببطء، أو تظهر اتزانًا طوليًا مفرطًا، أو تستجيب بصورة مختلفة للانعطافات والأمواج. وتشمل علامات التحذير الأخرى انحراف السطح أو تلف الشبكات أو ظهور شقوق جديدة حول القواعد أو ارتخاء أحزمة الربط أو تحرك البضائع أو الحاجة إلى تكديس المعدات على ارتفاع أكبر لمجرد الحفاظ على مساحة العمل.
ينبغي أيضًا إيقاف العمليات مؤقتًا عندما يكون وزن الحمولة مقدرًا بدلًا من مؤكد، أو عندما لا تتوافر رسومات السطح المعتمدة أو حدود التشغيل، أو عندما لا يكون الرفع المخطط قد قُيّم وفق حالة السفينة الفعلية. فهذه ليست مسائل ورقية؛ بل إنها تزيل المعلومات اللازمة لتحديد ما إذا كانت السفينة لا تزال ضمن الحدود الهيكلية وحدود الاستقرار الآمنة.
يعتمد التحميل الآمن لقارب العمل على التعامل مع كل تغيير في السطح باعتباره تغييرًا في حالة تشغيل السفينة. إن إبقاء الأحمال الثقيلة منخفضة وقريبة من خط المنتصف، والتحكم في الضغط الموضعي، وتثبيت المعدات بما يلائم الحركة الفعلية، والحفاظ على التصريف، وإعادة تقييم السفينة بعد كل تغيير مهم، سيمنع العديد من حوادث التحميل الزائد والاستقرار قبل تطورها على الماء.
