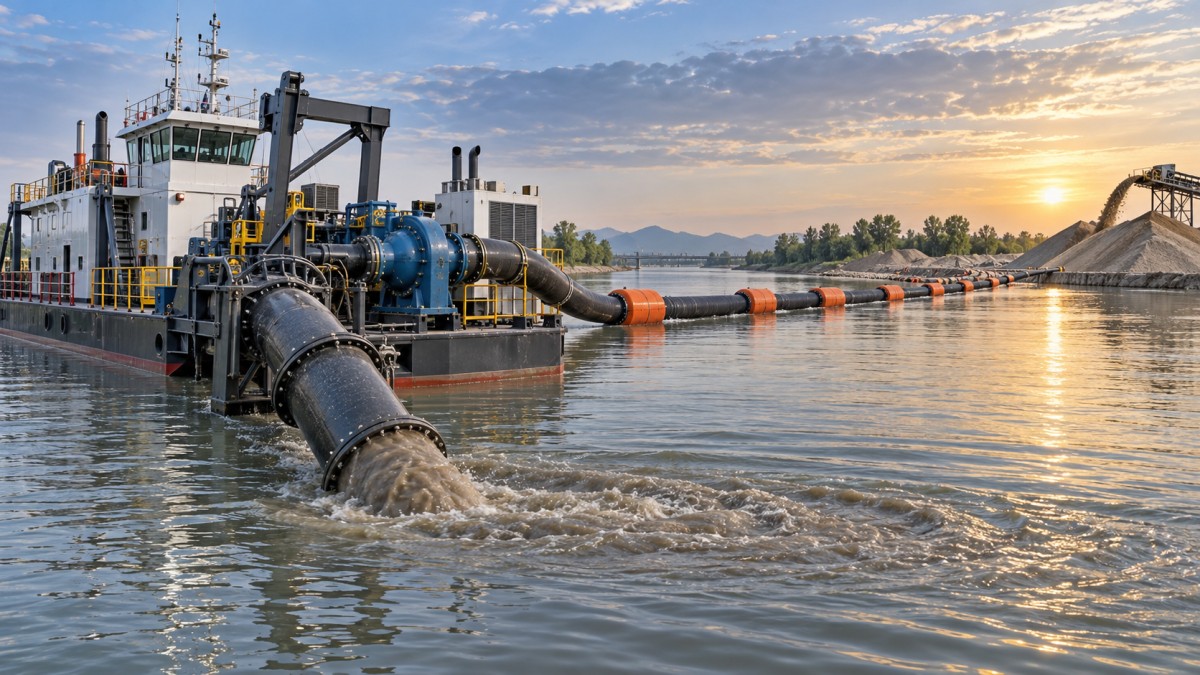

كيف تمنع مواءمة المضخة التجويف في كراكة مضخة رمال نهرية

كيف تمنع مطابقة المضخة التجويف في كراكة مضخة الرمال النهرية

بالنسبة للمقيّمين الفنيين، تُعد المطابقة الصحيحة للمضخة أمراً بالغ الأهمية للحفاظ على تدفق مستقر، وارتفاع ضغط، وسرعة طين في كراكة مضخة الرمال النهرية. يمكن أن تؤدي المضخة صغيرة السعة أو غير المتطابقة بشكل جيد إلى تكوين مناطق منخفضة الضغط، وتسريع التجويف، وتقليل كفاءة التجريف، وزيادة تآكل الدافعات والبطانات وخطوط الأنابيب. ولا تقتصر المسألة على ما إذا كانت المضخة تستطيع نقل الماء أو الطين بالسعة المحددة. بل تتعلق بما إذا كانت المضخة، وترتيب السحب، وطريقة الحفر، وخط الطرد، وخصائص الرواسب، وعمق التشغيل تعمل معاً عبر نطاق التشغيل المتوقع.

يبدأ التجويف عندما ينخفض الضغط الموضعي عند مدخل المضخة إلى ما دون ضغط بخار السائل. ثم تتكون فقاعات بخار وتنهار عند انتقالها إلى مناطق ذات ضغط أعلى داخل المضخة. وفي نظام التجريف، يمكن أن يسبب هذا الانهيار اهتزازاً وضوضاء وتقلباً في ضغط الطرد وتنقراً في المكونات الملامسة للسائل ونقلاً غير مستقر للمواد الصلبة. ومع رمال الأنهار الكاشطة، يمكن أن يعزز التجويف والتآكل أحدهما الآخر: فالأسطح المتضررة تعيق التدفق بدرجة أكبر، بينما تسرّع الجسيمات الحادة فقدان المواد.

يجب أن تعكس نقطة التشغيل نظام الطين الكامل

ينبغي أن يبدأ اختيار المضخة بمنحنى النظام، وليس بقطر اسمي للمضخة أو قدرة المحرك. يمثل منحنى النظام الارتفاع المطلوب عند معدلات التدفق المختلفة، ويجمع بين الرفع الساكن واحتكاك الأنابيب والانحناءات والصمامات والمخفضات وارتفاع الطرد والفواقد المرتبطة بنقل الطين. ويوضح منحنى المضخة الارتفاع الذي يمكن أن تنتجه مضخة مختارة عند معدلات التدفق نفسها. وتشكل نقطة تقاطعهما نقطة تشغيل الأداء.

في كراكة مضخة الرمال النهرية، تتغير نقطة التشغيل هذه أثناء التشغيل الفعلي. فخط الأنابيب العائم الأطول يزيد فاقد الاحتكاك. كما أن ارتفاع كومة التخزين عند الطرد يزيد الارتفاع الساكن. ويزيد التآكل خلوصات الدفاعة ويغير أداء المضخة. كما يغير مدخل السحب المسدود جزئياً أو المواد المتماسكة عند رأس القاطع أو الحفر حالة المدخل. لذلك، قد يعطي التقييم الذي يعتمد على منحنى المياه النظيفة فقط نتيجة مطمئنة بشكل مضلل.

تكون منطقة التشغيل المفضلة عادة بالقرب من نطاق أفضل كفاءة للمضخة، مع ترك هامش كافٍ للتغير المتوقع. قد يسبب التشغيل بعيداً إلى يسار المنحنى إعادة تدوير وعدم استقرار داخلي. وقد يؤدي التشغيل بعيداً جداً إلى اليمين إلى زيادة السرعة عبر جانب السحب، وزيادة فواقد المدخل، وتقليل الضغط المتاح لمنع تكوّن البخار. ولا تمثل أي من الحالتين أساساً سليماً للتجريف المستمر.

صافي ارتفاع السحب الإيجابي هو فحص التجويف الذي لا يمكن تجاوزه

تقارن حسابات التجويف العملية صافي ارتفاع السحب الإيجابي المتاح (NPSHa) بصافي ارتفاع السحب الإيجابي المطلوب (NPSHr). ويتحدد NPSHa وفقاً لظروف الموقع والنظام: الضغط الجوي عند ارتفاع المشروع، ودرجة حرارة المياه، ومستوى المياه فوق مدخل المضخة، واحتكاك أنبوب السحب، وتجهيزات المدخل، والفواقد المرتبطة بالطين. ويوفر مصنع المضخة قيمة NPSHr لمضخة ودفاعة وسرعة وحالة تدفق محددة.

يتطلب الاختيار القابل للدفاع عنه فنياً أن يظل NPSHa أعلى من NPSHr مع هامش تشغيل مناسب. والهامش المطلوب ليس رقماً ثابتاً عالمياً؛ بل ينبغي تقييمه مقابل إرشادات مصنع المضخة، وتقلب مستوى المياه، وتحميل المواد الصلبة، وعواقب التوقف أو تلف المكونات. وفي أعمال التجريف، قد يقلل الحساب القائم على مياه ساكنة وصافية من تقدير طلب السحب الفعلي لأن الطين لا يتصرف كالماء النظيف.

يستحق مسار السحب الاهتمام نفسه الذي يحظى به خط الطرد الرئيسي. فعادة ما ينتج عن أنابيب السحب القصيرة والمستقيمة وذات المقاس المناسب فواقد مدخل أقل من المسار الذي يحتوي على أكواع ضيقة أو تخفيضات مفاجئة أو تسربات هواء أو مصفاة مخلفات مقيّدة. ويمكن لمداخل السحب غير المغمورة بصورة كافية أن تسحب دوامات هوائية إلى النظام أيضاً. لا يؤدي دخول الهواء دائماً إلى ضرر تجويف تقليدي فوراً، لكنه قد يزعزع استقرار التدفق ويقلل خرج المضخة ويجعل تقييم التجويف أقل قابلية للتنبؤ.

خصائص الرواسب تغير حساب المطابقة

نادراً ما تكون مواد الأنهار متجانسة. فالرمال الناعمة والرمال الخشنة والحصى وعدسات الطين والحطام العضوي والطبقات المتماسكة تفرض متطلبات مختلفة جداً على مضخة التجريف. يؤثر حجم الجسيمات في ميل الترسيب ومقاومة خط الأنابيب. ويؤثر تركيز المواد الصلبة في كثافة الطين والارتفاع المطلوب لتحريك الخليط. وتزيد الجسيمات الصلبة والزوايا من التعرض للتآكل، بينما قد يتصرف الطين المتماسك بشكل مختلف عن الرمال حرة التدفق وقد يتطلب نهج حفر مختلفاً قبل استقرار النقل الهيدروليكي.

يجب أن تكون سرعة خط الأنابيب مرتفعة بما يكفي للحد من الترسيب، لكن السرعة المفرطة تزيد فاقد الاحتكاك والتآكل. وهذا توتر شائع في المطابقة: فقد تمنع زيادة السرعة الترسيب في خط طويل، لكنها قد تدفع المضخة نحو حالة ذات فواقد سحب أعلى أو نقطة تشغيل غير مواتية. ونادراً ما تكون الإجابة الصحيحة هي «تركيب أكبر مضخة متاحة». بل هي موازنة سرعة النقل وتركيز المواد الصلبة ومتطلبات الارتفاع وسرعة المضخة وبدل التآكل وفقاً للمادة والمسار الفعليين.

عندما يشتمل قاع النهر على رمال كثيفة أو رواسب متماسكة، تؤثر معدات الحفر أيضاً في استقرار المضخة. فإذا أطلق نظام القطع أو الحفر أو النفث المواد بشكل غير منتظم، فقد تتناوب المضخة بين مياه مخففة ودفعات كثيفة. ويمكن لهذه التغيرات السريعة أن تحرك نقطة التشغيل عبر المنحنى وتسبب تقلبات في الضغط. وغالباً ما يحسن التغذية الأكثر اتساقاً كلاً من التحكم في الإنتاج ومقاومة التجويف.

قرارات التكوين التي تحمي المضخة

ينبغي مراجعة العديد من خيارات التصميم والتشغيل معاً بدلاً من مراجعتها بشكل منفصل:

• سرعة المضخة: يمكن أن تزيد السرعة الأعلى الارتفاع والتدفق، لكنها ترفع أيضاً NPSHr والتعرض للتآكل. ويمكن أن يكون التحكم بالسرعة المتغيرة مفيداً عندما يتغير عمق النهر أو طول خط الأنابيب أو ظروف التغذية.
• اختيار الدفاعة: ينبغي التحقق من القطر وهندسة الريش وحجم الممرات والمواد مقابل حجم الجسيمات المتوقع والارتفاع المطلوب وظروف التآكل. وقد لا يكون اختيار دفاعة للمياه النظيفة مناسباً للطين الكاشط.
• تخطيط خط الأنابيب: تؤدي مسارات الطرد الطويلة وتغيرات الارتفاع والانحناءات العديدة والأنابيب صغيرة المقاس إلى تغيير منحنى النظام. ويمكن النظر في مضخات التعزيز عندما لا يمكن تغيير المسار، لكن يجب أن يضمن موضعها والتحكم بها عدم حرمان المضخة الرئيسية من التغذية.
• ظروف السحب: يكون لارتفاع المضخة بالنسبة إلى مستوى المياه، وغمر المدخل، وطول السحب، وإحكام منع تسرب الهواء آثار مباشرة على NPSHa.
• أجهزة القياس: تساعد اتجاهات ضغط السحب وضغط الطرد وسرعة المضخة وحمل المحرك والتدفق حيثما أمكن والاهتزاز المشغلين على تحديد عدم تطابق آخذ في التطور قبل وقوع ضرر كبير.

لا تشخص مقاييس الضغط وحدها كل حدث تجويف، خاصة عندما تكون المقاييس موضوعة بشكل سيئ أو يخمدها الطين. ومع ذلك، فإن انخفاض ضغط السحب المقترن بضغط طرد غير منتظم أو صوت غير معتاد أو اهتزاز متزايد أو إنتاج متراجع يشكل نمط تحذير مفيداً. كما أن نتائج الفحص مهمة. وينبغي أن يؤدي التنقر الموضعي والأسطح الخشنة للدفاعة والتلف غير الطبيعي للبطانة إلى مراجعة ظروف التشغيل بدلاً من اعتبارها تآكلاً عادياً دون تحقيق.

يتطلب التجريف العميق نطاق تشغيل أوسع

يُعد الحفر العميق متطلباً بصفة خاصة لأن هندسة السحب واتساق التغذية وارتفاع الطرد يمكن أن تتغير مع تقدم العمل. وقد تكون هناك حاجة إلى رأس حفر أو توسيع لتفكيك الطبقات المتماسكة، لكن يجب أن يكون النظام الهيدروليكي قادراً على استقبال المواد المحررة دون تحميل زائد متكرر أو نقص في تغذية المدخل. وينبغي أن يشمل التقييم عمق الحفر المتوقع، ونطاق مستوى المياه الموسمي، ومسافة الطرد، وتدرج المواد، وما إذا كانت الوجهة منطقة استصلاح أو كومة تخزين أو مصنع معالجة أو بارجة نقل.

هذا هو سياق التشغيل لمعدات مثلكراكة شفط الرمال بالحفر، حيث يقترن الحفر الميكانيكي أو النفث بالشفط الهيدروليكي. ويمكن لرؤوس الحفر أو التوسيع الثقيلة أن تساعد في تفكيك الرمال الكثيفة والطبقات المرتبطة بالطين، بينما تدعم مضخات الطين المقاومة للتآكل النقل المستمر. ومع ذلك، لا ينبغي تقييم رأس الحفر بصورة منفصلة عن سعة المضخة ومقاومة خط الأنابيب؛ إذ يمكن لأداة قطع فعالة للغاية أن تخلق ظروف تغذية تتجاوز قدرة نظام ضخ غير متطابق بشكل كافٍ.

ما الذي ينبغي أن تطلبه المراجعة الفنية

قبل اعتماد تكوين لتجريف الرمال النهرية، اطلب منحنيات أداء المضخة للسرعة والدفاعة المقترحتين، ومعلومات NPSHr، ومنحنى النظام المفترض، ورسومات ترتيب السحب، وتفاصيل قطر خط الأنابيب ومساره، والأساس المستخدم لافتراضات الطين. وتُعد عينات المواد أو معلومات التدرج الموثوقة ذات قيمة خاصة. وإذا كانت هذه المدخلات غير مؤكدة، فينبغي أن يوضح التصميم عدم اليقين ويحافظ على مسار للتعديل عبر التحكم بالسرعة أو خيارات الدفاعة أو تغييرات خط الأنابيب أو توفير مضخة تعزيز.

تعمل شركة Qingzhou Yongli Mining And Dredging Machinery Co., Ltd.، التي تأسست عام 1997 في تشينغتشو بمقاطعة شاندونغ، في مجال سفن التجريف ومعدات التعدين، بما في ذلك تكوينات الشفط بالقاطع والشفط بالنفث والجرافة ذات الدلو المتسلسل والبرمائية والشفط بالحفر. ويشمل نطاقها البحث والتطوير والتصنيع والتركيب والتشغيل التجريبي وتشغيل المشاريع وتخصيص الأفراد. وبالنسبة للمقيّمين، يكون هذا المنظور الأوسع للمعدات مفيداً لأن مطابقة المضخة ينبغي فحصها إلى جانب طريقة الحفر وترتيب المنصة العائمة وقطع التآكل وظروف التشغيل التجريبي العملية في موقع المشروع.

قد تتعرض المضخة التي تبدو كافية في ورقة البيانات للتجويف عند تركيبها في تخطيط سحب غير ملائم أو عند مطالبتها بنقل طين أكثف وأكثر كشطاً عبر مسار أطول مما افترض. ولذلك فإن القرار الأكثر موثوقية يعتمد على نطاق تشغيل موثق، وليس على رقم تدفق مقنن واحد. أكد الافتراضات الهيدروليكية مبكراً، ثم تحقق منها مجدداً أثناء التشغيل التجريبي مع ظهور ظروف النهر الفعلية وسلوك الرواسب.
